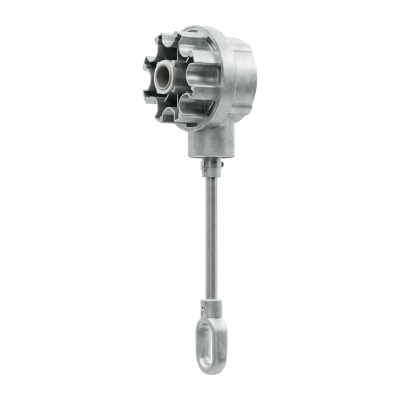

Das Kegelradgetriebe MKG004 von GEIGER mit einer Untersetzung von 3:1 mit Nutrohradapter eignet sich für Gelenkarmmarkisen.
Die geringe Untersetzung ermöglicht eine schnelle und komfortable Bedienung. Im Vergleich zu Markisengetrieben mit einer höheren Untersetzung ist dabei jedoch ein etwas höherer Kraftaufwand erforderlich.
Das stabile, geschlossene Gehäuse gewährleistet eine hohe Langlebigkeit und sorgt gleichzeitig für eine zuverlässige Selbsthemmung. Im Inneren verfügt das Getriebe über einen gehärteten und geschliffenen Bremszylinder. In Kombination mit der Federstahl-Bremsfeder wird eine dauerhaft zuverlässige und nahezu verschleißfreie Bremswirkung erreicht.
Dank der Aufzugsbegrenzung ist das Markisentuch jederzeit optimal geschützt. Nach maximal 14 Umdrehungen der Tuchwelle wird das Getriebe automatisch gesperrt. Dadurch wird ein falsches bzw. übermäßiges Aufwickeln des Tuches verhindert.
Vergleichsnummer: 410F061
| Produkteigenschaft | Wert |
|---|---|
| Untersetzung: | 3:1 |
| Endanschlag: | mit Endanschlagnach max. 14 Umdrehungen |
| Farbe Markisengetriebe: | blank (unbeschichtet) |
| Montage: | direkt ins Tuchrohr einsetzbar |
| Getriebeart: | Kegelradgetriebe |
| Einbauposition: | Rechts und Links möglich |
| Anzahl Befestigungslöcher: | 8 - Löcher |
| Außenmaß Gehäuse: | Ø 87,5 mm |
| Befestigung: | M6 GewindeM8 Gewinde |
| max. Abtriebsdrehmoment: | 12 Nm |
| Farbe Kurbelöse: | blank (unbeschichtet) |
| Besonderheiten: | Schnelle Bedienung durch kleine Untersetzung |
| Teilkreis der Schraubbefestigung: | Ø 48 mm – 4 x M6 x 15 mm und Ø 60 mm – 4 x M8 x 15 mm |
| Material: | Zinkdruckguss |
| Abtrieb: | Ø 75,5 mm (78 mm Nutrohr) |
| Antrieb: | Zinköse oval verlängert |
| Wirkungsgrad: | 0,68 |
| Einsatzgebiet: | Gelenkarmmarkisen |
| Warengruppe: | 250 Markisengetriebe |
| Inhalt: | 1,00 Stück |
Gerhard Geiger GmbH & Co. KG | Schleifmühle 6 | 74321 Bietigheim-Bissingen | Deutschland | info@geiger.de
Sicherheitshinweise
Montage, Anschluss und Installation sollten nur von Personen durchgeführt werden, die über die nötigen Kenntnisse zum sicheren Umgang mit dem Produkt verfügen. Zur Vermeidung möglicher Gefahren sollte das Produkt nur bestimmungsgemäß verwenden, regelmäßig auf Schäden überprüft und von Kindern ferngehalten werden. Die maximale Belastbarkeit sollte nicht überschritten und bei Verschleiß oder Defekten sollte das Produkt umweltgerecht entsorgt werden.
- 1 x Geiger Markisengetriebe MKG 004 | Untersetzung 3:1 | blank | mit Endanschlag | verlängerte Zinköse | Ø 75,5 mm für 78 (85) mm Tuchrohr
Optional
- 1 x Nutrohr-Adapter: nach Konfiguration
